曾坚贤教授课题组在两亲性嵌段共聚物/聚砜共混膜制备方面取得新进展
膜分离技术具有低能耗、低传质阻力、高分离效率、易操作和环境友好等优点，已获得广泛应用。因此，开发具有特定功能的分离膜具有重要意义。

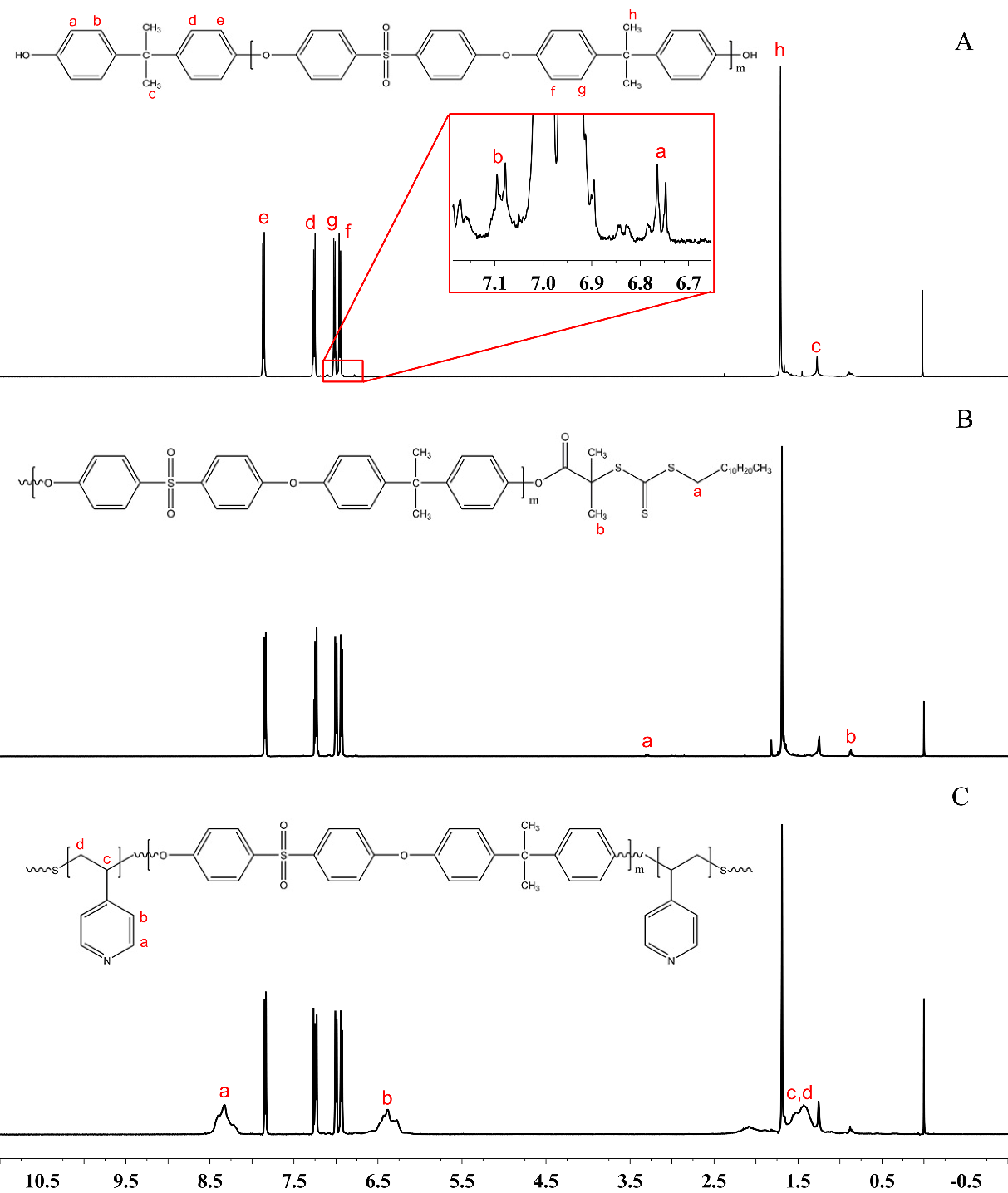

9499www威尼斯曾坚贤教授课题组在近期工作基础上（J. Membr. Sci. 572 (2019) 428-441，一区；J. Hazard. Mater. 333 (2017) 128-136，一区；React. Funct. Polym. 115 (2017) 1-9，二区)，进一步研究4,4'-二氯二苯砜与双酚A反应制备双羟基封端聚砜，然后以其两端的羟基与三硫酯反应合成大分子链转移剂，以4-乙烯基吡啶为亲水性功能单体，与大分子链转移剂合成两亲性嵌段共聚物--聚（4-乙烯基吡啶）-b-聚砜-b-聚（4-乙烯基吡啶）（P4VP-PSF-P4VP）。

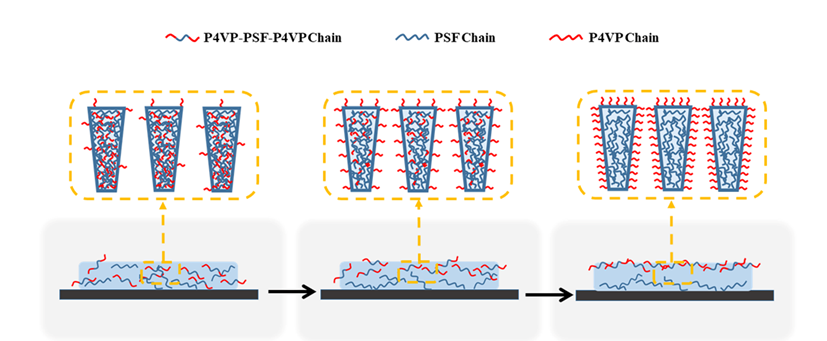

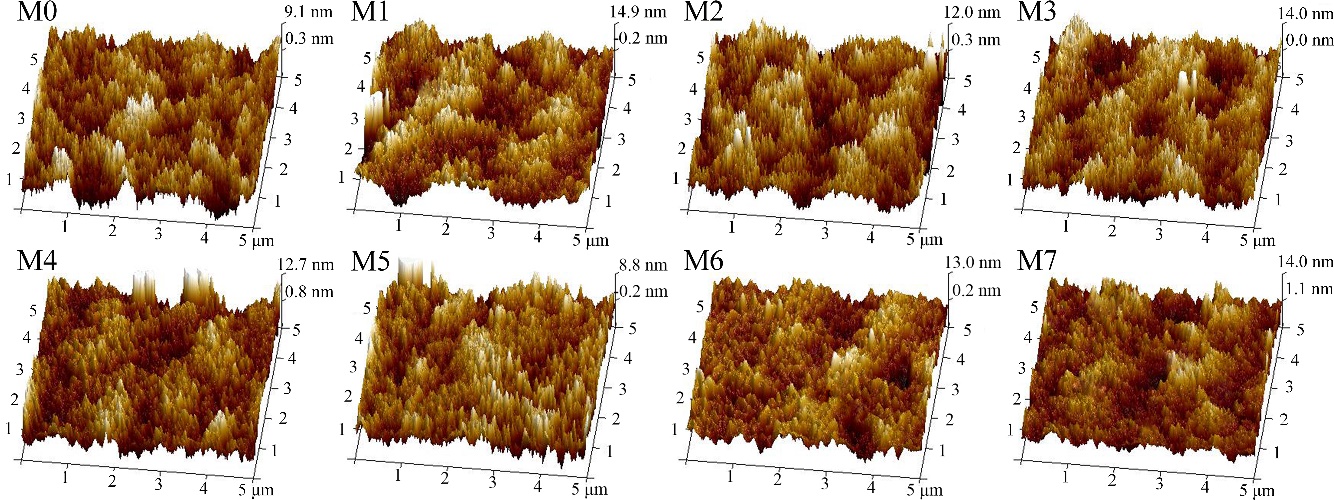

以P4VP-PSF-P4VP为膜基材料，聚砜为添加剂，经表面偏析、自组装、非溶剂诱导相分离制备共混膜，P4VP-PSF-P4VP具有两亲性，在相分离过程中不断向膜表面偏析，并进行自组装，形成规整光滑的膜表面结构。

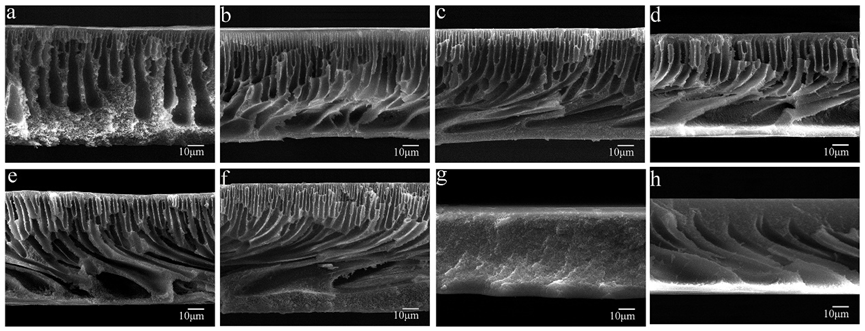

改变4-乙烯基吡啶含量，合成不同P4VP链长嵌段共聚物，探究合成条件对膜结构及性能的影响，发现增加4-乙烯基吡啶含量相分离速度减慢，获得致密海绵状膜结构，该结构没有导致水通量显著下降，膜具有优异的亲水性和良好的钯离子截留能力。
上述研究成果近期发表在Journal of Hazardous Materials（IF 7.650, Top）上，第一作者是湖南科技大学2017级硕士研究生马溢昌，通讯作者为曾坚贤教授。该工作得到了国家自然科学基金(Nos. 51573041, 21776067)的资助。该论文为: Yichang Ma, Jianxian Zeng*, Hu Zhou, GuoqingLiu, Yuan Liu, LingweiZeng, Jian Jian, ZhengqiuYuan,Preparation and performance of poly(4-vinylpyridine)-b-polysulfone-b-poly(4-vinylpyridine)triblock copolymer/polysulfoneblend membrane for separation of palladium (II) from electroplating wastewaters, Journal of Hazardous Materials, 2019, doi:10.1016/j.jhazmat.2019.121277.
论文链接为：https://doi.org/10.1016/j.jhazmat.2019.121277.
